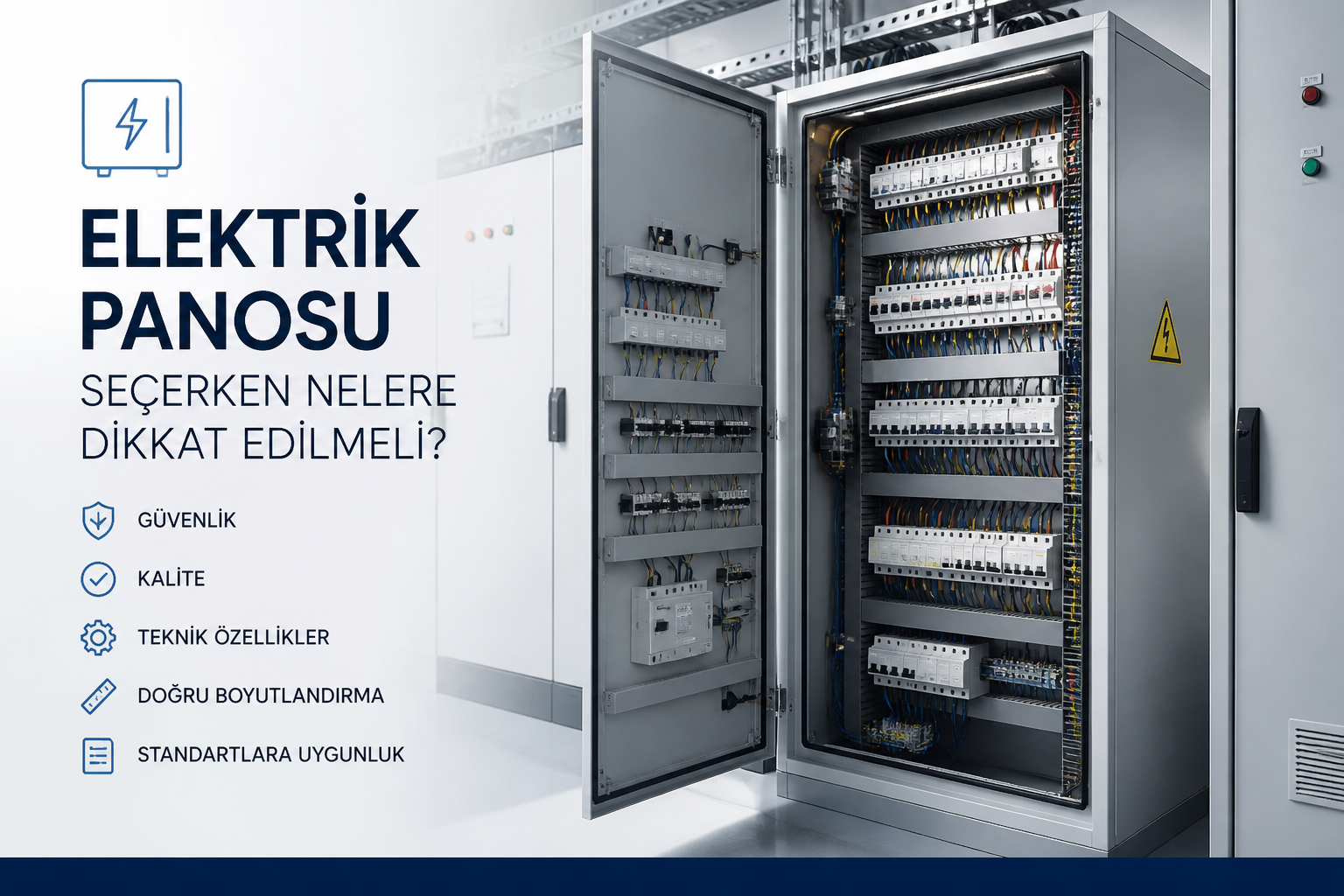

Elektrik Panosu Seçerken Nelere Dikkat Edilmeli?
Elektrik panosu; enerjinin güvenli biçimde dağıtılmasını, devrelerin korunmasını ve elektrik sisteminin kontrol edilmesini sağlayan temel ekipmanlardan biridir. Yanlış seçilen bir pano; sık arızalara, plansız duruşlara, enerji kayıplarına ve ciddi güvenlik risklerine yol açabilir. Bu nedenle seçim yapılırken yalnızca pano ölçülerine veya fiyatına değil, sistemin teknik gereksinimlerine ve kullanım koşullarına birlikte bakılmalıdır.
Elektrik Panosunun Kullanım Amacı Belirlenmeli
İlk adım, panonun hangi işlevi yerine getireceğini netleştirmektir. Ana dağıtım, tali dağıtım, sayaç, kompanzasyon, otomasyon, transfer veya kontrol panolarının iç yapıları ve koruma ihtiyaçları birbirinden farklıdır. Konut, ticari bina, üretim tesisi, şantiye veya yenilenebilir enerji sistemi gibi kullanım alanları da pano tasarımını doğrudan etkiler.
Mevcut yüklerin yanında gelecekte eklenmesi planlanan makineler, elektrikli araç şarj üniteleri, güneş enerjisi sistemleri ve otomasyon ekipmanları da değerlendirilmelidir. Böylece kısa süre içinde yetersiz kalacak bir pano seçmenin önüne geçilebilir.
Güç, Akım ve Kısa Devre Değerleri Hesaplanmalı
Panonun anma akımı; bağlı yüklerin toplam gücü, eş zamanlı çalışma durumu ve talep katsayıları dikkate alınarak belirlenmelidir. Sadece cihazların güçlerini toplamak çoğu projede yeterli değildir. Kablo kesitleri, bara kapasitesi, gerilim düşümü, faz dengesi ve ortam sıcaklığı gibi etkenler de hesaba katılmalıdır.
Koruma elemanlarının kısa devre kesme kapasitesi, panonun kurulacağı noktadaki muhtemel kısa devre akımından düşük olmamalıdır. Devre kesiciler ve sigortalar arasında seçicilik sağlanması, bir arıza durumunda bütün tesisin değil yalnızca ilgili devrenin enerjisiz kalmasına yardımcı olur. Bu hesapların yetkin bir elektrik mühendisi tarafından yapılması güvenli bir seçim için önemlidir.
IP ve IK Koruma Sınıfları Ortama Uygun Olmalı
IP koruma sınıfı, panonun katı cisimlere ve suya karşı dayanım düzeyini gösterir. Temiz ve kuru iç mekânlar ile tozlu, nemli ya da yağış alan dış ortamlar aynı koruma seviyesine ihtiyaç duymaz. Dış ortam uygulamalarında yağmurun yanında güneş ışınları, sıcaklık değişimleri, yoğuşma ve korozyon riski de değerlendirilmelidir.
IK sınıfı ise muhafazanın mekanik darbelere karşı dayanımını ifade eder. Otopark, üretim alanı, depo ve ortak kullanım bölgesi gibi darbe ihtimalinin yüksek olduğu yerlerde uygun IK seviyesine sahip panolar tercih edilmelidir. Gerekli durumlarda sundurma, havalandırma, ısıtıcı veya yoğuşma önleyici çözümler kullanılabilir.
Pano Malzemesi ve Gövde Yapısı Değerlendirilmeli
Metal panolar dayanıklılık, ısı dağılımı ve mekanik koruma açısından yaygın olarak kullanılır. Ancak doğru topraklama yapılmalı ve korozyon riski bulunan ortamlarda yüzey kaplaması dikkatle seçilmelidir. Plastik veya yalıtkan gövdeli panolar ise hafiflik ve korozyon direnci sağlayabilir; buna karşılık sıcaklık, UV dayanımı ve darbe performansı uygulamaya uygun olmalıdır.
Pano kapağının kilitlenebilmesi, kablo girişlerinin düzenli olması, sızdırmazlık contaları ve montaj plakasının sağlamlığı kullanım güvenliğini artırır. Duvar tipi, dikili tip, sıva altı veya sıva üstü gövde seçimi de montaj alanına ve bakım gereksinimlerine göre yapılmalıdır.
Koruma ve Güvenlik Ekipmanları Eksik Bırakılmamalı
Elektrik panosunda kullanılacak koruma elemanları, tesisin yapısına ve ilgili mevzuata göre belirlenmelidir. Uygulamaya bağlı olarak aşağıdaki bileşenler değerlendirilebilir:
- Aşırı akım ve kısa devre koruması sağlayan sigorta veya devre kesiciler
- Elektrik çarpması ve kaçak akım riskine karşı uygun kaçak akım koruma cihazları
- Ani gerilim darbelerine karşı aşırı gerilim koruma cihazları
- Güvenli bakım için ana şalter ve ayırma düzenekleri
- Faz, gerilim, akım ve enerji takibi için ölçüm cihazları
- Uygun topraklama ve nötr baraları
Koruma cihazlarının yalnızca bulunması yeterli değildir. Anma değerleri, açma karakteristikleri, kutup sayıları ve birbirleriyle koordinasyonu sisteme uygun olmalıdır. Pano içinde enerjili bölümlere yanlışlıkla temas edilmesini önleyen kapak ve bariyerler de bulunmalıdır.
Standartlara ve Belgelendirmeye Dikkat Edilmeli
Pano tasarımının ve montajının ilgili TS EN ve IEC standartlarına uygun olması gerekir. Özellikle alçak gerilim pano sistemlerinde TS EN 61439 serisi; tasarım doğrulaması, sıcaklık artışı, yalıtım, kısa devre dayanımı ve mekanik performans gibi önemli konuları kapsar. Ürünün yalnızca standart adını taşıması yerine, üretici tarafından gerçekleştirilen doğrulamalar ve rutin testler sorgulanmalıdır.
Tek hat şeması, devre etiketleri, kullanılan malzemelerin listesi ve test kayıtları bakım süreçlerini kolaylaştırır. Kablo ve cihaz etiketlerinin okunaklı olması, acil durumlarda doğru devreye hızlı biçimde müdahale edilmesini sağlar.
Boyut, Yedek Kapasite ve Bakım Kolaylığı Planlanmalı
Pano boyutu belirlenirken sadece mevcut cihazların kapladığı alan dikkate alınmamalıdır. Kablo dönüş yarıçapları, bara mesafeleri, ısı dağılımı ve bakım sırasında güvenli erişim için yeterli boşluk bırakılmalıdır. Projenin gelecekte genişleme ihtimaline göre makul ölçüde yedek modül ve güç kapasitesi planlanabilir.
Aşırı büyük pano seçmek maliyeti ve yer ihtiyacını gereksiz artırırken, çok sıkışık bir yerleşim de ısınmaya ve bakım güçlüğüne neden olabilir. Düzenli kablo kanalları, ayrılmış güç ve kumanda bölümleri, modüler yerleşim ve kolay değiştirilebilir ekipmanlar uzun vadeli işletme avantajı sağlar.
Akıllı İzleme ve Enerji Verimliliği İhtiyacı Göz Önünde Bulundurulmalı
Güncel pano projelerinde uzaktan enerji izleme, yük analizi, sıcaklık takibi ve arıza bildirimi giderek daha önemli hâle gelmektedir. Akıllı sayaçlar ve haberleşme özellikli koruma cihazları; tüketim eğilimlerinin görülmesini, kapasite sorunlarının erken fark edilmesini ve bakım planlarının veriye dayalı hazırlanmasını sağlayabilir.
Bu özellikler her uygulama için zorunlu değildir. Ancak yüksek enerji tüketen işletmelerde, kritik tesislerde ve çok sayıda devrenin yönetildiği yapılarda işletme sürekliliğine katkı sunabilir. Haberleşme altyapısı kurulacaksa erişim yetkileri ve siber güvenlik önlemleri de tasarımın bir parçası olmalıdır.
Doğru Pano Seçimi Güvenli ve Sürdürülebilir İşletme Sağlar
Elektrik panosu seçimi; kullanım amacı, yük hesabı, kısa devre dayanımı, ortam koşulları, koruma sınıfı, standartlar ve bakım gereksinimleri birlikte değerlendirilerek yapılmalıdır. Yalnızca ilk satın alma maliyetine odaklanmak yerine güvenlik, enerji verimliliği, yedek parça erişimi ve kullanım ömrü de hesaba katılmalıdır. Projeye uygun tasarlanmış, testleri yapılmış ve yetkili kişilerce kurulmuş bir pano; elektrik tesisatının daha güvenli, izlenebilir ve kesintisiz çalışmasına yardımcı olur.
